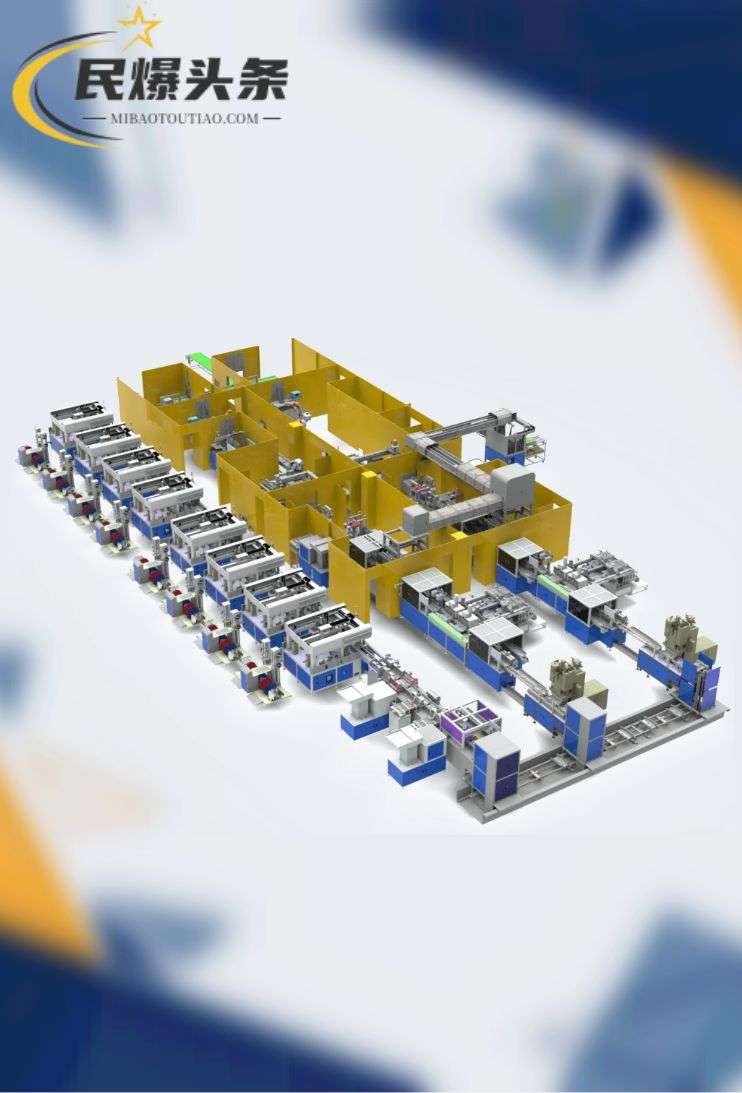

HT6000-II型电子雷管智能生产线是东莞市弘腾自动化智能科技有限公司独立研发的全自动电子雷管组装生产线,生产线由线材加工、雷管装配及自动包装三大模块组成。线材加工模块包括自动完成脚线的放线、分切、绕把、绑把、剥皮、装线盒下盖、视觉检测不良品剔除等功能;雷管装配模块包括自动完成胶塞注塑、脚线与芯片铆接和焊接、焊点检测、基础雷管装配卡口、卡口检测、电参数检测、芯片三码绑定、激光编码、接线盒上盖组装、接线盒打码等功能(保留接线盒自动注胶、接线盒接线柱在线焊接工位);成品自动包装模块包括自动下料、自动装袋、自动封袋、自动装箱、自动放置说明书、自动贴标签、自动封箱等功能(保留人工补码及人工包装工位)。三大模块之间自动衔接实现连续化、智能化、无人化生产。
HT6000-Ⅱ型电子雷管工艺技术及智能化生产线
产能说明
1.放线机,绕线机为8台即16组。每组每小时产能450发,合计7200发每小时。
2.线头处理设备主要由缕线机构,切断机构,剥皮机构,分线机构,扭线机构,装下盖机构,绕线扎带检测,扭线检测,装下盖检测,不良品自动排除功能,设计产能7200发每小时。
3.在线注塑设备及后段全部为双线并行工艺,注塑设备单线设计产能为3000发每小时。
4.芯片检测机构、内芯剥皮切断机构单线设计产能为3600发每小时。
5.基础管卡口,三码绑定,注硅脂,装上盖,设计产能为3600发每小时。线夹打码设计产能为3270发每小时。
6.自动装袋机由制袋机构,折弯机构,封口机构,贴标机构,抽真空封口机构完成,设计产能为3600发每小时。
7.开箱机由一台供应双线,成品装袋后采用机器人装箱,设计产能为3600发每小时。
综上,“HT6000-Ⅱ型电子雷管工艺技术及智能化生产线”具有6000发/小时设计生产能力。
序号 | 项目 | 技术指标 |
1 | 设备尺寸 | 32m(长)×15m(宽)×3m(高) |
2 | 脚线每米长度误差 | ±10mm |
3 | 卡口产品合格率 | ≥99.9% |
4 | 定员要求 | 3人辅助加料、1人前段巡视、1人后段巡视、1人品检 |
5 | 生产能力(以5m脚线计) | ≥6000发/小时 |
6 | 输送气压大小 | 0.5MPa~0.7Mpa |
7 | 设备利用率 | ≥90% |
8 | 适应产品规格 | 脚线长度:2m-15m;基础雷管外径:φ6.8~7.5mm;基础雷管长度:75~90mm |
9 | 故障报警、安全联锁 | 具备 |
10 | 质量控制点检测(焊点、卡口、下盖装线) | 具备 |
设备现场图片
设备已申请技术专利清单(部分)
序号 | 专利类型 | 专利名称 | 提交日期 | 申请号 |
1 | 实用新型 | 一种电子雷管检测打标装置 | 2020.3.24 | 2020203776227 |
2 | 实用新型 | 一种电子雷管脚线串联式上料龙门机械手 | 2020.11.25 | 202022758923.7 |
3 | 实用新型 | 一种前推式电子雷管线材剥皮机构 | 2020.11.25 | 202022767358.0 |
4 | 实用新型 | 一种电子雷管线材剥皮机构 | 2020.11.25 | 202022771752.1 |
5 | 实用新型 | 一种电子雷管生产线的载具链条传送装置 | 2020.11.25 | 202022767417.4 |
6 | 实用新型 | 一种电子雷管生产线的载具换向机构 | 2020.11.25 | 202022782991.7 |
7 | 实用新型 | 一种电子雷管生产线的多载具同步移位机构 | 2020.11.25 | 202022758890.6 |
8 | 实用新型 | 电子雷管生产线的单个载具及链条传送机构 | 2020.11.25 | 202022764589.6 |
9 | 发明专利 | 电子雷管生产线的单个载具及链条传送机构 | 2020.11.25 | 202011342124.X |
10 | 实用新型 | 电子雷管生产线的载具上升下降机构 | 2020.11.24 | 202022745501.6 |
11 | 实用新型 | 电子雷管线材分线机构 | 2020.11.24 | 202022745523.2 |
12 | 实用新型 | 一种电子雷管生产线的载具上下循环机构 | 2020.11.24 | 202022745569.4 |
13 | 实用新型 | 一种电子雷管线盘的上料机构 | 2020.11.24 | 202022745594.2 |
14 | 实用新型 | 一种电子雷管芯片的自动上料、铆压机构 | 2020.11.25 | 202023204900.8 |
15 | 发明专利 | 一种电子雷管芯片的自动上料、铆压机构 | 2020.11.24 | 202011569992.1 |
16 | 实用新型 | 一种电子雷管的同步移位、管壳上料缩口机构 | 2020.11.24 | 202023204949.3 |
17 | 发明专利 | 一种电子雷管的同步移位、管壳上料缩口机构 | 2020.11.24 | 202011570014.9 |
18 | 实用新型 | 电子雷管收线折线机构 | 2020.12.24 | 202022985111.6 |
19 | 发明专利 | 一种数码电子雷管的整形机构 | 2021.5.30 | 202110661038.3 |
20 | 发明专利 | 一种数码电子雷管封装机构 | 2021.5.30 | 202110661018.6 |
21 | 发明专利 | 一种数码电子雷管全自动包装机 | 2021.5.30 | 202110662268.1 |
22 | 实用新型 | 一种数码电子雷管全自动包装机 | 2021.5.30 | 202121324429.8 |
23 | 实用新型 | 一种数码电子雷管自动装箱机 | 2021.5.30 | 202121326234.7 |
24 | 实用新型 | 一种数码电子雷管的整形机构 | 2021.5.30 | 202121326264.8 |
25 | 实用新型 | 一种数码电子雷管套袋贴标机构 | 2021.5.30 | 202121324430.0 |
26 | 实用新型 | 一种数码电子雷管入袋封口结构 | 2021.5.30 | 202121326243.6 |
27 | 实用新型 | 一种防翘电子雷管脚线剥皮机构 | 2021.07.28 | 202121708316.8 |
28 | 实用新型 | 一种电子雷管芯线剥皮机构 | 2021.07.28 | 202121708138.9 |
29 | 实用新型 | 一种电子雷管脚线柔性分线机构 | 2021.07.28 | 202121708220.1 |
30 | 实用新型 | 一种电子雷管检测打标装置 | 2020.3.24 | 2020203776227 |
31 | 实用新型 | 一种电子雷管脚线串联式上料龙门机械手 | 2020.11.25 | 202022758923.7 |
32 | 实用新型 | 一种前推式电子雷管线材剥皮机构 | 2020.11.25 | 202022767358.0 |
33 | 实用新型 | 一种电子雷管线材剥皮机构 | 2020.11.25 | 202022771752.1 |
34 | 实用新型 | 一种电子雷管生产线的载具链条传送装置 | 2020.11.25 | 202022767417.4 |
35 | 实用新型 | 一种电子雷管生产线的载具换向机构 | 2020.11.25 | 202022782991.7 |
36 | 实用新型 | 一种电子雷管生产线的多载具同步移位机构 | 2020.11.25 | 202022758890.6 |
37 | 实用新型 | 电子雷管生产线的单个载具及链条传送机构 | 2020.11.25 | 202022764589.6 |
38 | 发明专利 | 电子雷管生产线的单个载具及链条传送机构 | 2020.11.25 | 202011342124.X |
39 | 实用新型 | 电子雷管生产线的载具上升下降机构 | 2020.11.24 | 202022745501.6 |
40 | 实用新型 | 电子雷管线材分线机构 | 2020.11.24 | 202022745523.2 |
41 | 实用新型 | 一种电子雷管生产线的载具上下循环机构 | 2020.11.24 | 202022745569.4 |
42 | 实用新型 | 一种电子雷管线盘的上料机构 | 2020.11.24 | 202022745594.2 |
43 | 实用新型 | 一种电子雷管芯片的自动上料、铆压机构 | 2020.11.25 | 202023204900.8 |
44 | 发明专利 | 一种电子雷管芯片的自动上料、铆压机构 | 2020.11.24 | 202011569992.1 |
45 | 实用新型 | 一种电子雷管的同步移位、管壳上料缩口机构 | 2020.11.24 | 202023204949.3 |
46 | 发明专利 | 一种电子雷管的同步移位、管壳上料缩口机构 | 2020.11.24 | 202011570014.9 |
47 | 实用新型 | 电子雷管收线折线机构 | 2020.12.24 | 202022985111.6 |
48 | 发明专利 | 一种数码电子雷管的整形机构 | 2021.5.30 | 202110661038.3 |
49 | 发明专利 | 一种数码电子雷管封装机构 | 2021.5.30 | 202110661018.6 |
50 | 发明专利 | 一种数码电子雷管全自动包装机 | 2021.5.30 | 202110662268.1 |
51 | 实用新型 | 一种数码电子雷管全自动包装机 | 2021.5.30 | 202121324429.8 |
52 | 实用新型 | 一种数码电子雷管自动装箱机 | 2021.5.30 | 202121326234.7 |
53 | 实用新型 | 一种数码电子雷管的整形机构 | 2021.5.30 | 202121326264.8 |
54 | 实用新型 | 一种数码电子雷管套袋贴标机构 | 2021.5.30 | 202121324430.0 |
55 | 实用新型 | 一种数码电子雷管入袋封口结构 | 2021.5.30 | 202121326243.6 |
56 | 实用新型 | 一种防翘电子雷管脚线剥皮机构 | 2021.07.28 | 202121708316.8 |
57 | 实用新型 | 一种电子雷管芯线剥皮机构 | 2021.07.28 | 202121708138.9 |
58 | 实用新型 | 一种电子雷管脚线柔性分线机构 | 2021.07.28 | 202121708220.1 |
