电子雷管元器件

电子雷管防水线夹

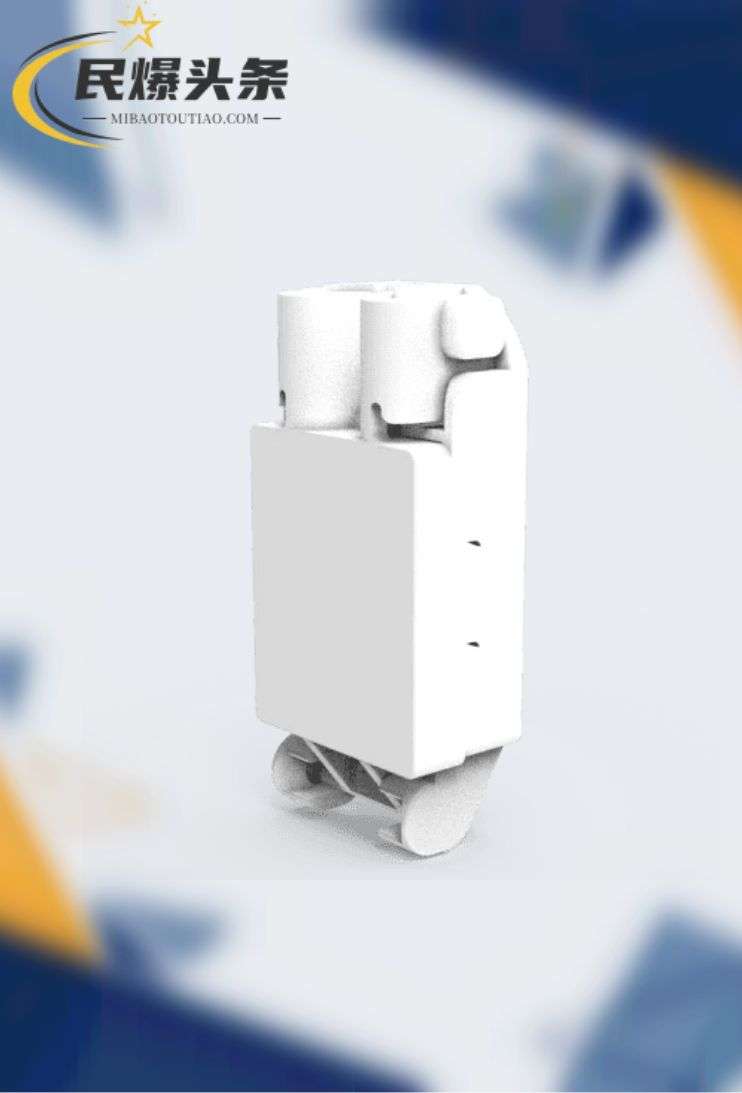

新型的电子雷管防水线夹是弘腾首创横向捏合打开方式的电子雷管快速线夹

  • 产品型号HT-FSXJ-2201
  • 产品类别电子雷管成品配套元件
  • 使用方法连接在电子雷管脚线末端、横向捏合打开
  • 产品用途用于电子雷管脚线与起爆母线之间快速连接
  • 专利号CN213801877U、CN213520670U
  • 标签
新型的电子雷管防水线夹是弘腾首创横向捏合打开方式的电子雷管快速线夹,其具备结构简单、成本低、易开合、防水效果好等优势,能够在水中浸泡12小时不进水,能够充分的保护线路,阻止水和潮气进入线夹内部;打开轻松省力,机械性能更好,目前已经通过了民爆厂家防水测试验证,正在大规模供货中。

产品型号:HT-FSXJ-2201
产品类别:电子雷管成品配套元件
使用方法:连接在电子雷管脚线末端、横向捏合打开
产品用途:用于电子雷管脚线与起爆母线之间快速连接
已取得专利号:CN213801877U、CN213520670U

新型的电子雷管防水线夹是弘腾首创横向捏合打开方式的电子雷管快速线夹,其具备结构简单、成本低、易开合、防水效果好等优势,能够在水中浸泡12小时不进水,能够充分的保护线路,阻止水和潮气进入线夹内部;打开轻松省力,机械性能更好,目前已经通过了民爆厂家防水测试验证,正在大规模供货中。

电子雷管防水线夹

电子雷管又称数码电子雷管或数码智能雷管,其原理相当于普通瞬发雷管外挂电子控制电路。其本质在于用一个含有微型电子芯片的控制模块驱动点火头,模块取代了普通延期电雷管中的延期药,大大地提高了延时精度,其起爆能力与传统延期药雷管相同。一般来说,电子雷管由专用的与之通信的主机进行控制,主机的输出与电子雷管的两根脚线连接,同一个主机可以连接多个电子雷管。主机输出一般为两根线称之为输出母线。为了实现快速连接,电子雷管脚线的末端一般连接有一个快速线夹,多个电子雷管通过各自的线夹与输出母线进行连接,行业内关于快速线夹,已经有了若干方案, 但其制造复杂、成本高、不易开合、不具备防水性,对于这个一次性使用的产品来说,使用较复杂、性价比不高。

电子雷管防水线夹

在组网连接时通过快速线夹内部的五金件刺破连接线的外皮后才能完成电子雷管与起爆器的正常通讯、组网、芯片检测和爆破作业。而在雨天、潮湿和地面有水的作业环境中,由于电子雷管尾端的快速线夹密封性差,雨水和潮气容易通过快速线夹的缝隙进入其内部,轻的会导致该发电子雷管因水进入而导致充电失败和盲炮,严重情况会导致整个爆破网路出现短路从而导致无法进行爆破作业,而原因排查过程费时费力、安全隐患大,严重影响爆破施工的效率和安全,现有的电子雷管起爆器线夹大多存在防水效果差的问题。目前市场上的防水线夹,其密封圈多数采用单面双色注胶工艺的TPU材质,具备一定的防水性能,但由于TPU材质注胶工艺要求,密封胶圈两侧必须预留一侧不能注塑,因此导致压母线时密封圈容易从未注塑的一侧倾斜,包裹母线的性能下降;另外TPU材质在注胶时,硬度通常采用35-100度,注胶温度越高,注塑后胶圈的硬度越高,包裹性越差,温度太低硬度越弱,硬度过弱会导致牙母线时发生倾斜,密封性能下降好控制;TPU材质在存放后容易变黄变形,存放时间越久硬度升高,性能下降明显;在成本方面,双色注胶工艺成本偏高,对于快速线夹这种一次性产品来说,性价比低,在大规模的应用中,这种TPU材质不容易降解,属于塑料制品,容易污染环境,不适合大规模推广应用。

经过不断的研发测试,东莞市弘腾自动化智能科技有限公司开发了一款新型的电子雷管防水线夹,其具备结构简单、成本低、易开合、防水效果好等优势,能够在水中浸泡12小时不进水,能够充分的保护线路,阻止水和潮气进入线夹内部;相对于常规的纵向打开方式,此种线夹采用了对侧打开的方式,更容易开合、打开轻松省力,机械性能更好;该款线夹防水密封胶圈采用硅胶材质,其材质是橡胶制品,具备吸附性能高、热稳定性好、化学性质稳定、有较高的机械强度的优势,采用这种工艺的线夹密封圈两侧可采用双侧注塑,保证了硅胶密封圈下压母线时硅胶密封圈不会向两侧偏移,从而提高了密封效果。此外,这种线夹上盖和下盖都具有导向结构,压母线时,母线会顺着导向结构进入槽内,更容易一次压到位,结构优势明显;

这种新型的防水线夹全面提高了电子雷管尾端快速线夹的抗水和固定能力,消除在地下掘进施工、潮湿、及作业面有水的爆破施工时使用工业电子雷管的安全隐患。经过多次的爆破测试,效果理想,是一套完善的电子雷管防水线夹的解决方案。
