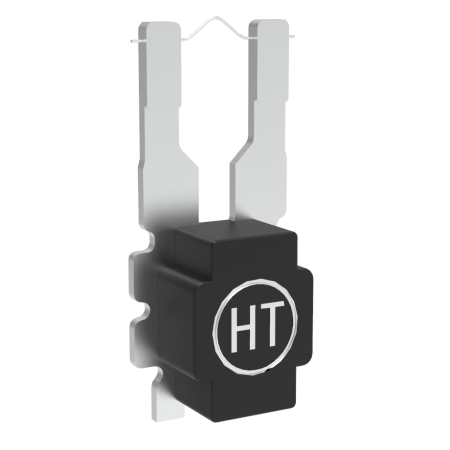

HT-TPQS电子雷管贴片式点火桥丝元件

HT-TPQS电子雷管专用高精度贴片点火桥丝是一款专为民爆行业电子雷管点火而设计的电子产品。我们的研发团队经过多年的潜心研究和反复测试,成功地将最先进的技术和最可靠的材料相结合,生产出了这款高精度、高可靠性的贴片点火桥丝。

我们的产品特性主要包括:

高精度:采用最先进的制造技术和最可靠的材料,确保点火精度和稳定性。
高可靠性:经过多次测试和大规模使用,我们的产品已经证明了其优异的可靠性和耐用性。
适用性广:适用于各种规格的民爆电子雷管,可以满足不同客户的需求。
方便使用:采用全新的设计理念,使安装和使用更加方便。
我们的产品经过了多家民爆企业和贴片公司的大量测试和实际应用,证明了其优秀的性能和稳定的表现。
我们承诺,在您的使用过程中,我们的专业团队将为您提供全方位的技术支持和服务,确保您的使用体验更加顺畅和愉快。
HT-TPQS电子雷管专用高精度贴片点火桥丝是您最值得信赖的电子产品,我们期待与您合作,共同为民爆行业的安全和发展做出贡献。

点火桥丝元件

第六代HT-TPQS电子雷管高精度刚(钢)性药头桥丝贴片点火头
HT-TPQS电子雷管高精度刚性点火头桥丝电阻贴片药头是研发团队历时多年潜心钻研制造出来的一款专门应用于民爆行业电子雷管点火芯片的电子产品,专门应用于电子雷管点火。我们耗时半年制造了相关的生产设备,然后经过一年半的生产与总结,对设备进行了11次优化和改进,目前已经全部更新为第11代机,设备高效稳定,配有高精度电阻仪检测及CCD视觉检测,除换料外能达到所有设备全天候无人化生产,同时,我们分析产品特性及客户反馈,对产品进行了多次重新设计并大规模测试验证,已经通过了各大民爆企业及贴片公司的大量测试验证和实际应用,使用效果良好。

贴片桥丝生产设备配备高精度绝缘电阻测试仪,通过定制电阻取值计算方式,排除外界干扰,使产品的测量精度达到我们高精度的要求。
CCD视觉检测,外观视觉筛选合格品
我们通过CCD视觉检测设备设置好产品的外观及合格范围,东莞市弘腾自动化智能科技的设备全自动判断检测结果。设备能分辨镍铬丝偏位、反向、过长等不合格品。
我们制定了严格的质量管理制度,要求每天首次开机都要对生产的产品进行全方位质量检查,经过专业技术人员确认签字后方可生产。生产过程中,每隔半小时对每台设备进行产品抽检并统计,所有产品均有抽检记录,做到了所有产品可追溯。

贴片桥丝的料带采用的是黄铜镀锡,镀锡层为150迈,合格的材料镀层应均匀,电镀镍底,镀在料带封塑之后进行。

每批材料我们都要进行抽检,抽检项目包括外观检查,镀层检测,厚度检测,塑胶体外观检测;

成品承重检测
贴片桥丝所采用的镍铬电阻合金丝,符合镍铬电阻合金丝规范要求;这种镍铬电阻合金丝有不同的规格,每种规格的破断拉力是不同的:
我们在加工为成品后,对产品进行破断拉力测试,必须在承重范围内的才能作为合格品:

目前产品质量稳定,不仅能通过承重测试,而且能够承受三倍于标准设定值;
回流焊测试

贴片桥丝采用电镀镍底,在经过回流焊接之后镀层不得出现起泡、脱落现象。

经过回流焊焊接之后,东莞市弘腾自动化智能科技贴片桥丝稳稳的附着在电路版上,这时候我们要对它进行附着力测试,保证贴片桥丝的焊盘能够牢牢的贴在PCB板上,即使在强力作用下也不脱落!

另,桥丝压接完成后,桥丝端子过回流焊之前和过回流焊之后的电阻值都应在范围之内。

HT-TPQS电子雷管高精度刚性点火头桥丝贴片药头产品规格及电阻范围

点火桥丝元件HT-TPQS电子雷管高精度刚性点火头桥丝贴片药头技术要求
1、桥丝为镍铬电阻合金丝,所采用桥丝应符合镍铬电阻合金丝规范要求;
2、镀锡层应均匀,电镀镍底,在经过回流焊接之后镀层不得出现起泡、脱落现象,过盐雾48小时。
3、封塑部分为LCP塑料必须经过回流焊接260℃维持90s高温不变形,不老化。
4、桥丝压接完成后,桥丝端子过回流焊之前和过回流焊之后的电阻值都应在范围之内。
5、所有封塑部分都不得存在飞边(包括顶针位置)。
6、东莞市弘腾自动化智能科技桥丝压接后的形状为外张弧形,弧形不得向内或者没有弧形。
7、桥丝端子金属片不能发生变形,翘曲现象。
8、桥丝压接完成后应通过抗拉力测试:用砝码吊于桥丝弧度位置,桥丝不能脱落(不同规格产品测试所用承重砝码的规格不同)。
